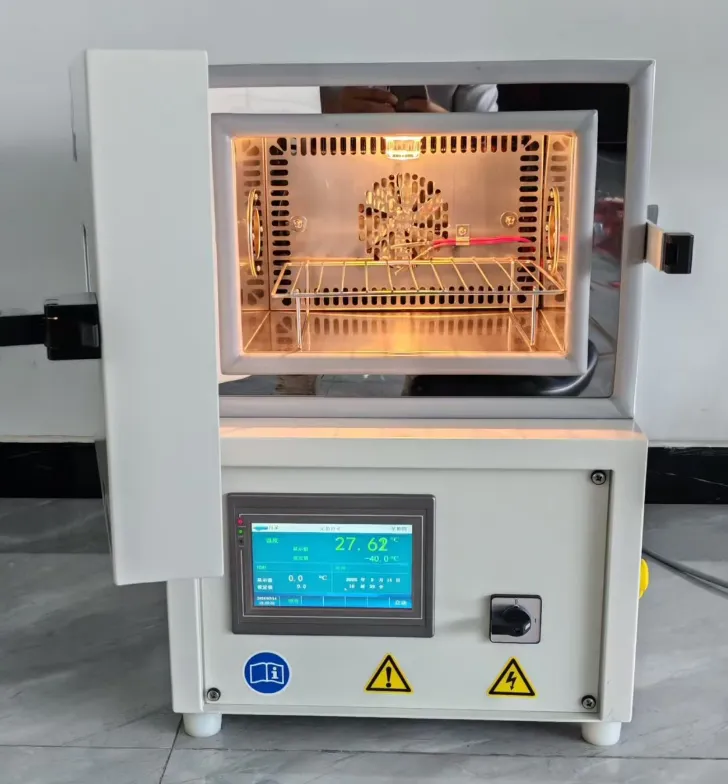

Kanggo laboratorium riset, departemen kontrol kualitas, lan tim teknik R&D, ingBenchtop Suhu Test Chambernggambarake pertahanan garis ngarep marang kegagalan produk. Ora kaya kamar uji mlaku-mlaku, unit benchtop nawakake jejak sing kompak. Apa sampeyan nyoba komponen elektronik, papan PCB, sel baterei, utawa seluler, ngerti spesifikasi teknis penting kanggo ngasilake data sing bisa diulang lan menarik.
Pandhuan iki nyedhiyakake analisis lengkap lan rinci babagan spesifikasi, karakteristik operasional, lan pedoman tuku.
Nalika ngevaluasi aBenchtop Suhu Test Chamber, para panuku asring fokus mung ing watesan suhu minimal lan maksimum. Kanggo mbantu ing proses pilihan, kita wis nyawiji specifications standar kanggo kinerja dhuwur, Programmable Suhu Test Chamber. Data ing ngisor iki nuduhake pathokan industri kanggo unit saka 22 nganti 36 liter-titik sing paling apik kanggo benchtops laboratorium.
| Paramèter | Spesifikasi standar | Wawasan Teknis |
| Volume internal | 12L / 22L / 36L (Bisa dipilih) | 12L becik kanggo testing PCB; 22L lan 36L nampung paket baterei utawa rakitan sing luwih gedhe. |
| Ukuran Internal (WxDxH) | 310×230×200 mm (12L) nganti 400 x 300 x 300 mm (36L) | Mesthekake loading beting lan reresik sirkulasi udara. Aja ngemas conto ing ndhuwur 3/2 volume internal. |

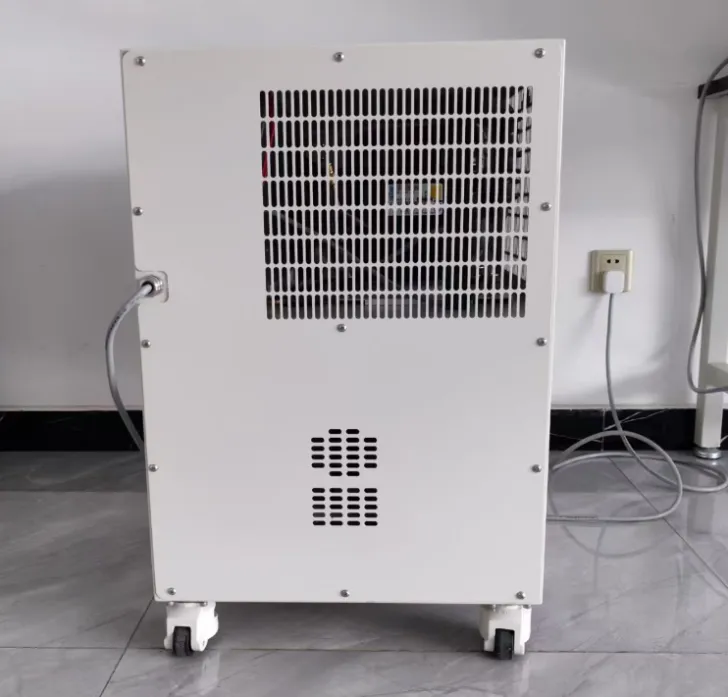

| Ukuran Eksternal (WxDxH) | 500×540×650 mm (12L) nganti 640×730×920 mm (36L) | Mbutuhake reresik 30cm ing sisih kanggo ventilasi |
| Bobot Net | 60 kg nganti 90 kg | Penting kanggo rating benchtop. Priksa manawa meja kerja sampeyan bisa ndhukung beban statis plus getaran dinamis. |
| Bahan interior | SUS304 Stainless Steel (Disikat / Cermin) | Nyedhiyakake resistance teyeng lan reflektivitas dhuwur kanggo distribusi suhu seragam. |
Iki minangka inti saka Kamar Uji Suhu. Nomer ing lembar data kudu selaras karo fisika donya nyata. Pay manungsa waé kanggo "Ora-Muat" vs "Dimuat" kahanan.
| Paramèter | Spesifikasi standar | Wawasan Teknis |
| Range Suhu | -40°C nganti +130°C (Pilihan tambahan: -20°C nganti +130°C) | -40 ° C cukup kanggo umume elektronik komersial. |
| Fluktuasi Suhu | ± 0,5 °C | Makili stabilitas jangka pendek ing titik kontrol siji. Penting kanggo tes cahya statis. |
| Keseragaman suhu | <2.0 °C | Ngukur variasi suhu ing 9 titik ing ruang kerja kosong. |
Keandalan ditemtokake dening "Segitiga Emas": Kompresor, Pengontrol, lan Aliran Udara.
| Paramèter | Spesifikasi standar | Wawasan Teknis |
| Cooling Rate | 1,0 °C / min nganti 3,0 °C / min (+85 °C nganti -40 °C) | Tingkat rata-rata, ora ana beban |
| Rate Pemanasan | 3.0 °C / min nganti 5.0 °C / min (-40 °C nganti +85 °C) | Pemanas nichrome nyedhiyakake panas sing garing lan responsif. Tingkat stres sing luwih cepet nguji insulasi DUT sampeyan. |
| Kompresor | Hermetic utawa Rotary (Tecumseh Prancis / Copeland) | Hermetic luwih sepi kanggo nggunakake lab; Rotary luwih awet kanggo siklus industri. |
| Refrigerant | R449A, R448A (GWP Kurang), R404A | Peraturan F-Gas EU ngilangi gas kanthi GWP dhuwur. Priksa manawa tundhuk karo hukum lingkungan lokal. |
| Sirkulasi Udara | Centrifugal Sirocco Fan | Nggawe lapangan konveksi udara paksa. |
SymorUnit Kamar Uji Suhu Benchtop wis berkembang saka termostat sing prasaja dadi platform akuisisi data sing canggih.
Kontroler minangka otak operasi.
Kontroler sing bisa diprogram
Benchtop Suhu Test Chambersnggunakake pengontrol layar tutul LCD 7 inci sing bisa diprogram.
Kapasitas Program: Minimal 120 segmen kanthi 999 siklus ulang.
Komunikasi: Konektivitas standar RS-232, RS-485, lan Ethernet (RJ-45).
Ekspor Data Riwayat: Download dhukungan kanggo USB flash drive. Data kudu diekspor langsung menyang Excel (.csv utawa .xls) tanpa format proprietary.
Independent Over-temp Protection: A limiter mechanical kapisah sing Cut daya kanggo mesin ingkang ndamel benter yen controller utama gagal.
Kakehan kulkasan: Ngalih tekanan dhuwur lan relay termal kanggo nglindhungi kompresor.
Port Kabel: Lubang kabel standar Φ 50 mm (karo plug silikon) ing sisih sisih ngidini sampeyan nyambungake daya menyang sampel tes (Pemantauan Beban Langsung).
Ya, sampeyan bisa nyoba produk energi, nanging sampeyan kudu nyathet "Beban Panas."
Nalika produk sampeyan diuripake ing njero ruangan, bakal ngilangi energi ing bentuk panas. Iki nambah "karya" ekstra kanggo sistem kulkasan kamar, utamané yen sampeyan nyoba kanggo njaga suhu banget kurang (contone, -40 ° C).
Mangkene pendekatan profesional:
1. Etung Beban: Nemtokake wattage piranti sing diuji (DUT). Aturan umum yaiku kanggo saben 100 watt DUT panas, sampeyan nambahake 1 ° C beban panas menyang sistem.
2. Derating Curves: Umume manufaktur nyedhiyakake grafik "Kapasitas Muat Langsung". Contone, ing +23°C, kamar bisa nangani 1000W, nanging ing -40°C, iki mudhun kanggo 250W.
3. Sambungan: Tansah nggunakake port kabel sisih darmabakti (Φ 50mm) kanggo mbukak daya ndadékaké kanggo DUT. Aja nyemprotake kabel ing segel lawang, amarga iki ngrusak integritas kedap udara lan nyebabake icing sing abot.
Spesifikasi keseragaman suhu (contone, ± 1,0°C) biasane diukur ing kahanan "Tanpa Beban". Sawise sampeyan nyelehake conto ing njero, dheweke dadi penghalang termal. Udhara kudu mili ngubengi conto kanggo panas utawa adhem. Yen sampeyan ngisi kamar luwih saka 30-40% saka total volume, sampeyan mblokir aliran udara saka penggemar centrifugal.
Solusi: Ninggalake celah paling sethithik 10cm ing sakubenge intake kipas (biasane ndhuwur utawa mburi). Gunakake rak perforated kanggo ngidini aliran udara vertikal.
Efek Heat Sink: Yen conto sampeyan digawe saka logam kandel (aluminium utawa baja), duwe massa termal sing dhuwur. Padha bakal dadi panas lan adhem luwih alon tinimbang udhara, nggawe penyimpangan sementara (lag). Controller bakal mbenerake iki sak wektu "rendhem" (terus).
Sampeyan kudu kalibrasi kamar paling sethithik sapisan saben 12 sasi, utawa miturut standar ASTM E220 / ISO 17025. Kalibrasi ora bisa dirundingake yen sampeyan nguji kepatuhan FDA (Perangkat Medis), FAA (Aviation), utawa Otomotif (IATF 16949).
Proses: Teknisi sing disertifikasi nyelehake "Data Logger" kanthi 9 nganti 15 termokopel ing lokasi tartamtu (pojok lan tengah) ing ruang kerja kosong.
Apa sing diukur: Dheweke nguji Keseragaman (prabédan antarane titik paling panas lan paling adhem), Fluktuasi (stabilitas saka wektu), lan Akurasi (sepira cedhak karo standar sing bisa dilacak NIST).
Pemeriksaa ing omah: Tindakake "Pemeriksaan Loro-Titik" saben dina nggunakake adus es (0°C) lan banyu sing nggodhok (100°C) kanthi probe referensi genggam kanggo mesthekake yen kamar kasebut ora ana ing antarane sertifikasi taunan.
