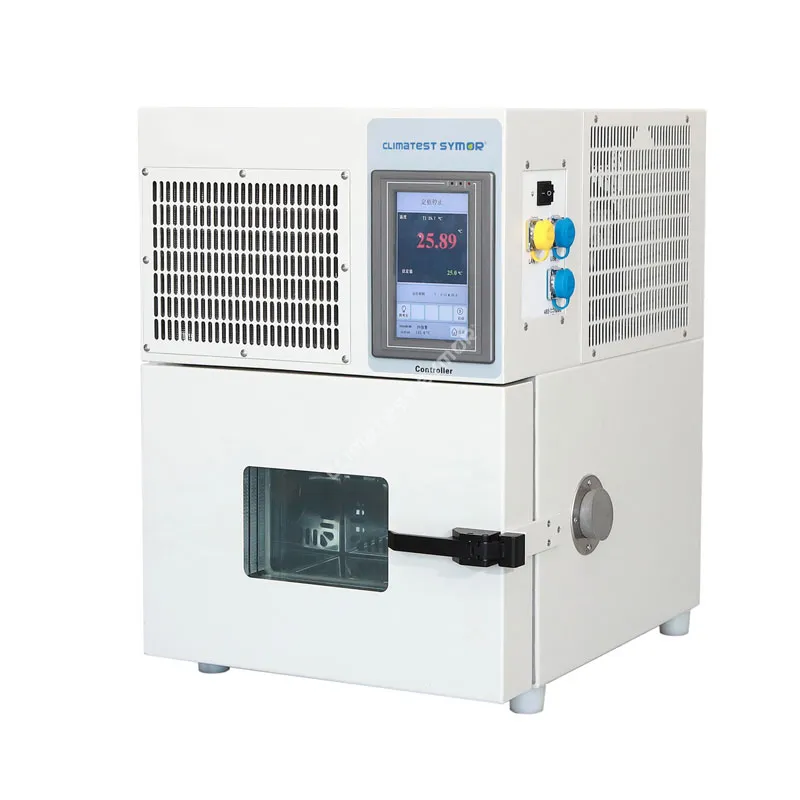

A Kamar Test Suhu Cilikmenehi kemampuan screening stres termal sing padha karo ruang suhu sing ngadeg ing lantai, nanging ing jejak sing pas ing benchtop utawa ing laboratorium sing rame.
Tantangan kasebut yaiku "cilik" ora ateges "luwih ringkih." Kamar tes suhu mini sing kompak entuk tingkat ramp suhu saka 3 ° C nganti 5 ° C saben menit nalika nggunakake daya kurang saka 1.5KW. Pandhuan iki nyedhiyakake rincian teknis lengkap spesifikasi Kamar Uji Suhu Cilik, kalebu tabel kinerja, struktur mekanik, lan saran aplikasi praktis.
Spesifikasi Teknis Inti saka Kamar Uji Suhu Cilik Nalika ngevaluasi aKamar Test Suhu Cilik, sampeyan ora bisa ngandelake hype marketing. Klien profesional njaluk data. Ing ngisor iki ana spesifikasi standar kanggo kamar tes suhu kompak kinerja dhuwur saka 12 liter nganti 36 liter volume internal-ukuran sing paling umum kanggo tes tingkat komponen.
| Parameter | Range Standar | Catatan Teknik |
| Volume internal | 12L / 22L / 36L | 12L cocog karo PCB tunggal utawa tes sel baterei. 36L nampung nganti 3 sensor otomotif bebarengan. |
| Ukuran Internal (W x D x H) | 310×230×200 mm (12L) nganti 400 x 300 x 300 mm (36L) | Priksa manawa piranti sampeyan lagi diuji (DUT) ora ngenggoni luwih saka 2/3 area internal kanggo njaga aliran udara. |
| Ukuran Eksternal (W x D x H) | 500×540×650 mm (12L) nganti 640×730×920 mm (36L) | Umume unit dirancang supaya pas karo bangku laboratorium. |
| Bobot Net | 60 kg nganti 90 kg | Verifikasi rating beban meja kerja sampeyan. |
| Konstruksi Interior | Baja tahan karat SUS 304 | Nyedhiyakake resistensi oksidasi lan ngidini ngresiki gampang |
| Konstruksi njaba | Baja cold rolled sing dilapisi bubuk | Tahan karat, properti stabil |
Spesifikasi ing tabel iki nemtokake manawa Kamar Uji Suhu Cilik sampeyan cocog karo standar tes internasional kayata IEC 60068-2-1 (kadhemen) lan IEC 60068-2-2 (panas garing).
| Parameter | Nilai (Model Standar) | Wawasan Kritis |
| Range Suhu | -40°C nganti +130°C | -40°C nyakup 95% pengujian elektronik komersial. |
| Fluktuasi Suhu | ± 0,5°C | Ngukur stabilitas jangka pendek ing titik sensor tunggal. |
| Keseragaman Suhu | <2.0°C (@9 titik) | Ora ana beban |
| Rate Pemanasan | Rata-rata 2.0-3.0 ° C / min | Saka -40°C nganti +85°C |
| Cooling Rate | Rata-rata 1.0-2.0 ° C / min | Saka +85 ° C nganti -40 ° C. Diwatesi dening pamindahan kompresor ing suhu kurang. |
| Resolusi Suhu | 0.1°C | Resolusi dhuwur penting kanggo nguji stabilitas sensor lan osilator MEMS. |
A Kamar Test Suhu Cilikbiasane digabungake menyang alur kerja, sistem data, lan lingkungan fisik sing wis ana.
Sistem Sirkulasi Udara

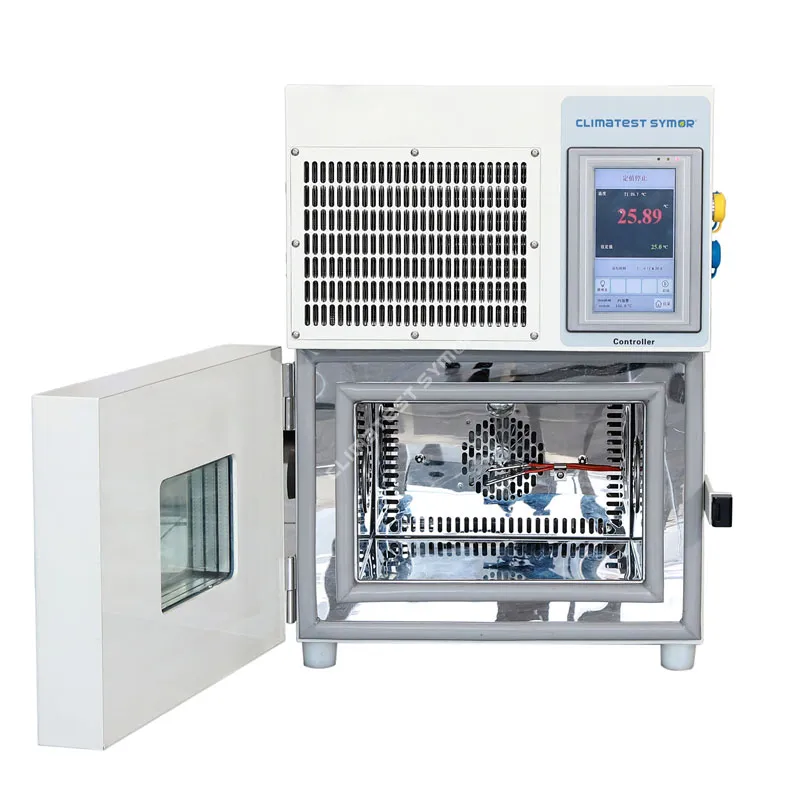

Kabeh kamar kompak modern nggunakake desain konveksi udara paksa. Penggemar sentrifugal sing dipasang ing tembok mburi narik hawa ngliwati pemanas sirip lan koil evaporator, banjur disebarake kanthi vertikal liwat saluran sisih sing berlubang. Kacepetan udara kudu antarane 1,5 m / s lan 3,0 m / s. Kacepetan sing luwih dhuwur ningkatake keseragaman nanging bisa ngendhekake conto cilik lan entheng luwih cepet tinimbang tingkat ramp sing wis diprogram.
Port Kabel lan Aksesoris
SabenKamar Test Suhu Cilikkudu kalebu port akses sisih. Dhiameter standar yaiku 50 mm (2 inci). Port kasebut kalebu plug karet silikon sing njaga segel kamar nalika ngidini kabel bisa liwat. Kanggo DUT sing nganggo daya, gunakake port kabel kanthi eksklusif-aja nutup lawang ing kabel.

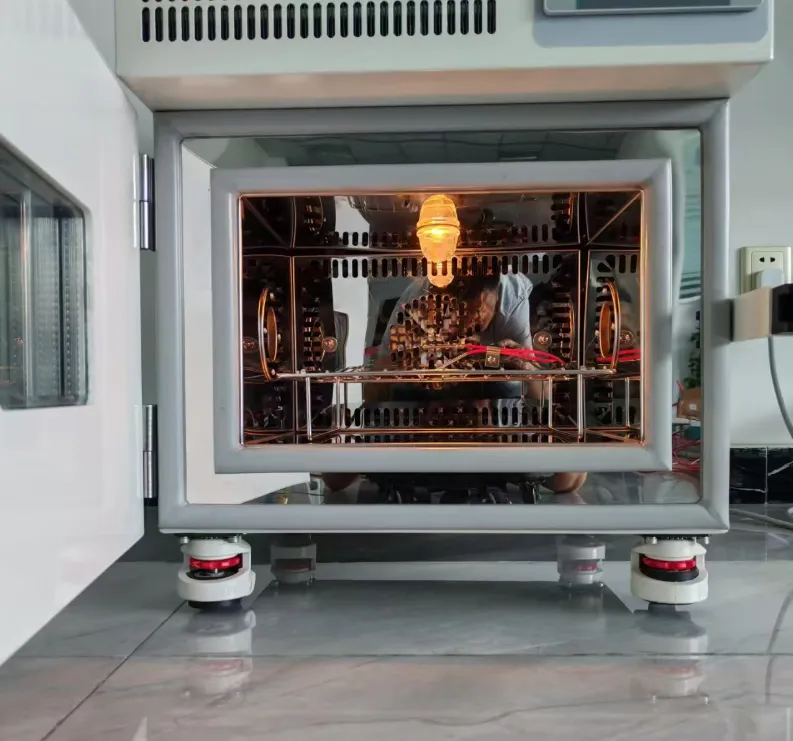

Rak lan Muat
Kamar suhu mini standar kalebu siji rak stainless steel. Beban rak maksimal biasane kisaran saka 10 kg nganti 20 kg, kanthi rak ngisor dirating kanggo kapasitas kamar lengkap.
Telung pitakonan ing ngisor iki minangka keprihatinan teknik lan operasional sing paling kerep ditindakake dening manajer laboratorium, insinyur kualitas, lan spesialis pengadaan nalika nemtokake Kamar Uji Suhu Cilik.
1: Kepiye carane ngetung ukuran sing bener saka Kamar Uji Suhu Cilik kanggo conto tesku?
Sampeyan kudu mesthekake yen spesimen sampeyan manggoni ora luwih saka rong pertiga saka volume internal, lan ora ana sampel ing 10 cm saka tembok interior.
Aturan siji-katelu adhedhasar dinamika aliran udara. Contone, yen sampeyan milih Kamar Uji Suhu Cilik 36L, volume sampel total ora ngluwihi 24 liter. Punika cara pitungan langkah demi langkah:
. Ukur dimensi DUT ing sentimeter: Panjang x Lebar x Dhuwur.
. Hitung volume sampel tunggal ing liter: (L x W x H) / 1.000.
. Tikelake kanthi jumlah sampel kanggo entuk volume sampel total.
Kajaba iku, njaga reresik kanggo sirkulasi udara. Plenum bali udara biasane ana ing tembok mburi. Watesan iki kanthi sampel sing dhuwur banget bakal nyebabake bias suhu sing gedhe. Kanggo asil sing bisa dipercaya, gunakake rak berlubang sing kasedhiya lan aja tumpukan conto langsung ing lantai kamar.
2: Kepiye carane nindakake tes keseragaman suhu (pemetaan) ing Kamar Uji Suhu Cilik?
Sampeyan mbutuhake logger data multi-saluran sing dikalibrasi kanthi paling ora 9 sensor PT100
Punika cara profesional:
. 9 PT100 sensor suhu, dikalibrasi nganti ± 0,3 ° C akurasi
. Data logger kanthi tingkat sampling 50ms nganti 1 detik
. Perlengkapan kamar utawa rak kawat (non-logam kanggo nyegah konduksi termal)
Prosedur tes:
1. Selehake 9 sensor ing njero ruangan kosong ing lokasi kasebut:
. 8 sudhut (saben ing 50mm saka tembok
. Pusat geometris
2. Setel kamar kanggo telung setpoints sampeyan kudu: -40°C, +25°C, lan +85°C
3. Allow 30 menit saka stabil (wektu rendhem) ing saben setpoint.
4.Log data suhu kanggo 30 menit ing saben setpoint.
5.Ngetung uniformity minangka: (Suhu paling dhuwur direkam antarane 9 TCTerms) minus (Suhu paling direkam antarane 9 TCTerms).
Kriteria lulus: Kanggo kualitas dhuwurKamar Test Suhu Cilik, keseragaman kudu ≤2.0 ° C. Yen kamar sampeyan ngluwihi keseragaman 3,0 ° C, priksa manawa kipas sing diblokir, pemanas gagal, utawa daya refrigeran sing sithik. Nindakake tes iki saben taun lan sawise relokasi kamar.
